Gripalón

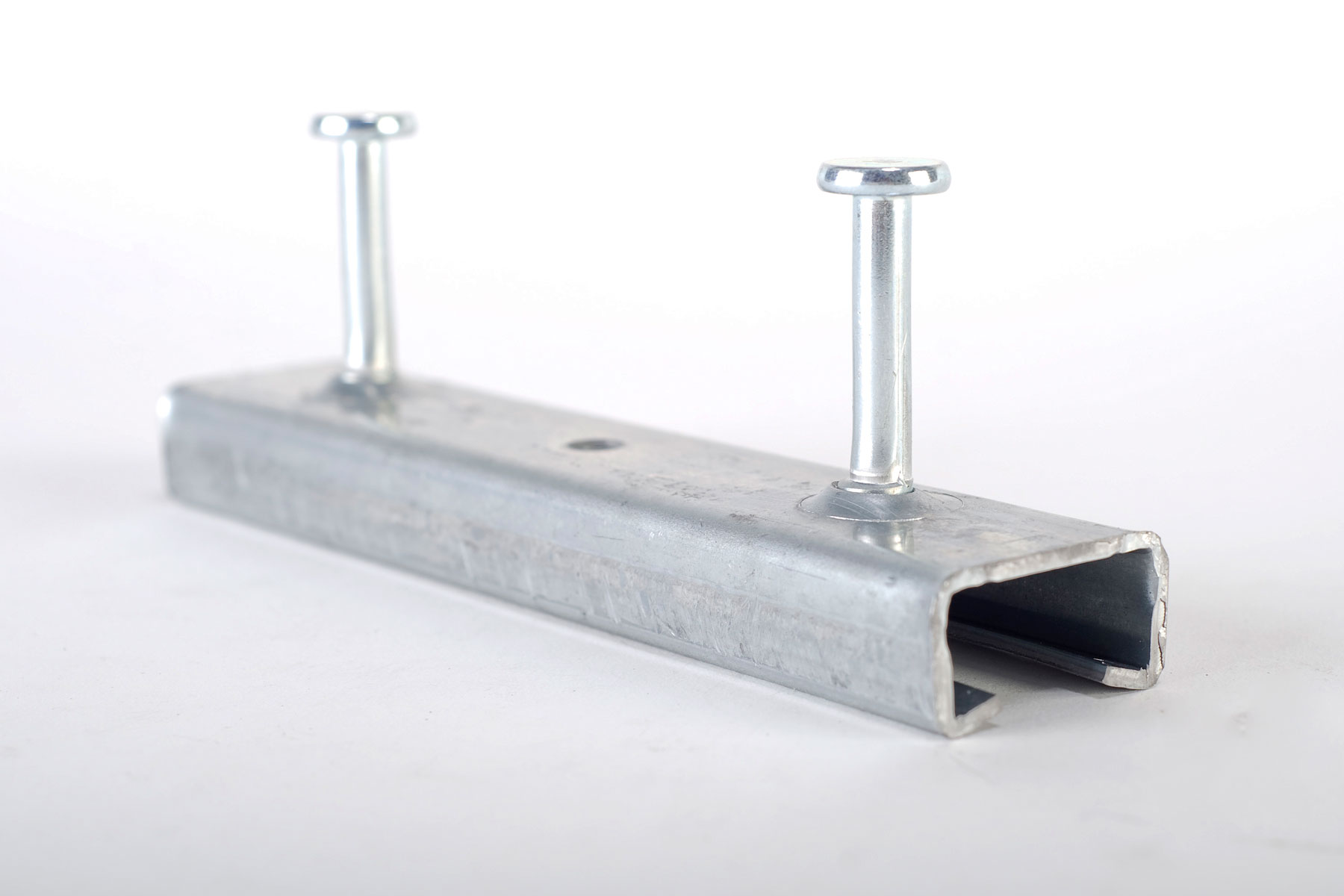

Perfil en «C» con conectores remachados para el anclaje entre piezas prefabricadas.
El sistema GRIPALON está destinado a la sujeción, estabilización y unión mecánica de elementos prefabricados de hormigón para fachadas de edificios. Sus características y diseño permiten una rápida y exacta colocación y sujeción de los paneles desde los forjados de los edificios con las siguientes ventajas:
- Fácil replanteo y colocación de las ménsulas previo al envío de los paneles a la obra.
- Eliminación de costosas soldaduras y del riesgo de ejecución incorrecta o defectuosa de las mismas.
- Eliminación de los trabajos posteriores de protección anticorrosión.
- Importante ahorro en el coste de utilización de la grúa al acelerar la maniobra de cuelgue y ser prescindible para la operación de nivelado.
| Sección de catálogo | Montaje de fachadas |
| Empresa | Comersitrans |
| Aplicación | Prefabricado de hormigón |
| Documentación técnica | Catálogo en PDF, descarga directa |
Calidad, ensayos y marcado CE
Lo que acompaña a cada suministro, según el catálogo técnico del sistema.
- CalidadTodos los productos suministrados están amparados por los certificados de calidad de los fabricantes. Se emite un certificado por cada suministro.
- Ensayos de sistemasLos sistemas de anclaje y sustentación cumplen con las cargas de diseño admisibles con un factor de seguridad mínimo de 2.
- Marcado CEMarcado CE según la norma EN 1090-1:2009+A1:2011.
Medidas, materiales y cargas admisibles según el catálogo técnico de Gripalón. Para la selección de una referencia concreta, envíenos el plano o las cargas de proyecto y le devolvemos propuesta.
Gripalones

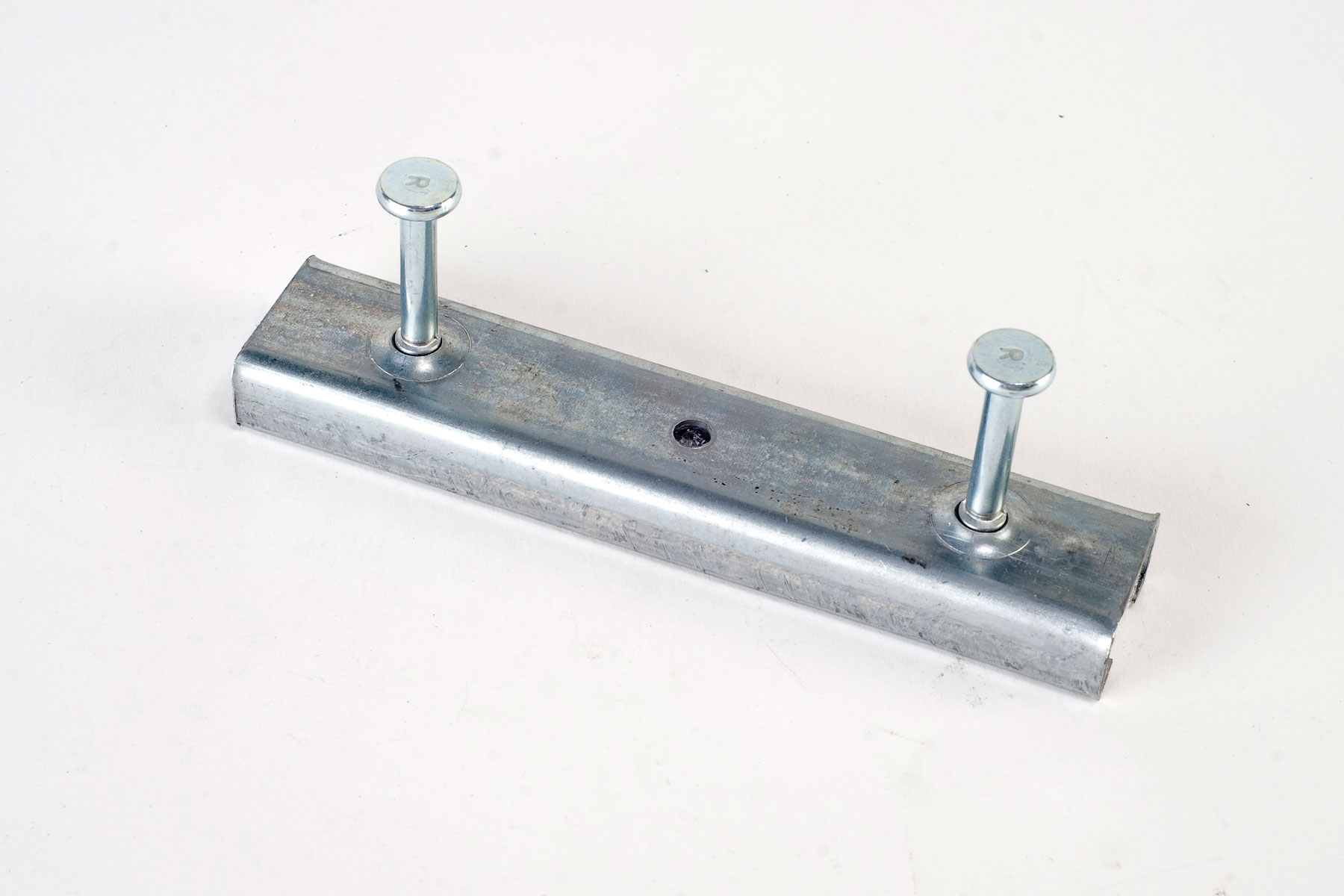

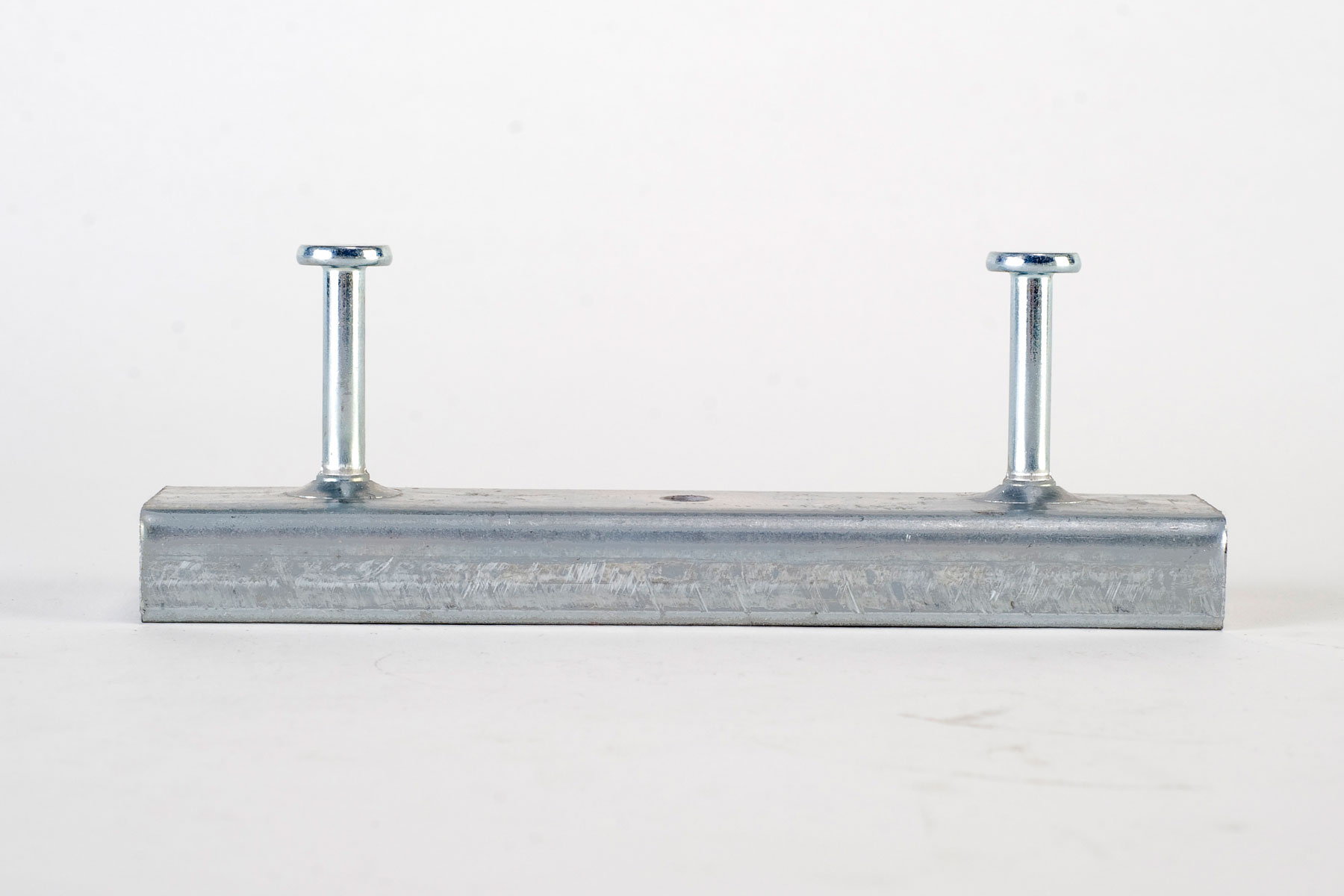

GRIPALON 40/22 liso con pernos
Perfil en "C" con conectores remachados. El perfil se suministra con una espuma especial que permite colocar y clavar sobre ella las bayonetas o tornillos sin necesidad de ser eliminada.
En todo caso, se puede retirar fácilmente sin dañar el medio ambiente. Esto supone una ventaja evidente frente a otros sistemas (Importante para todas aquellas empresas certificadas con la ISO 14000).
Material y acabado
- Perfil rail: S235-JR.
- Pernos: F1.
- Las piezas se fabrican con protección anticorrosión mediante cincado.
- Bajo pedido: galvanizado en caliente o en acero inoxidable.
| Número de artículo | L (mm) | e (mm) | L perno (mm) | Fv * (KN) | Fh * (KN) |
|---|---|---|---|---|---|
| 6-PG-2.520037 | 200 | 2,5 | 37 | 8,5 | 10 |
| 6-PG-2.520050 | 200 | 2,5 | 50 | 8,5 | 10 |
| 6-PG-320050 | 200 | 3 | 50 | 12 | 11,5 |
| 6-PG-2.524050 | 240 | 2,5 | 50 | 8,5 | 10 |
| 6-PG-324050 | 240 | 3 | 50 | 12 | 11,5 |
* Coeficiente de seguridad 2,5
GRIPALON 40/22 liso con pernos l400
Perfil en "C" con conectores remachados. El perfil se suministra con una espuma especial que permite colocar y clavar sobre ella las bayonetas o tornillos sin necesidad de ser eliminada.
En todo caso, se puede retirar fácilmente sin dañar el medio ambiente. Esto supone una ventaja evidente frente a otros sistemas (Importante para todas aquellas empresas certificadas con la ISO 14000).
Material y acabado
- Perfil rail: S235-JR.
- Pernos: F1.
- Las piezas se fabrican con protección anticorrosión mediante cincado.
- Bajo pedido: galvanizado en caliente o en acero inoxidable.
| Número de artículo | L (mm) | e (mm) | L perno (mm) | Fv * (KN) | Fh * (KN) |
|---|---|---|---|---|---|
| 6-PG-400050 | 400 | 2,5 | 50 | 8,5 | 10 |
| 6-PGI-340050 | 400 | 3 | 50 | 12 | 11,5 |
* Coeficiente de seguridad 2,5
BARRA GRIPALON 40/22 liso con pernos
La barra gripalon se trata de un perfil de 3056mm en "C" con 11 conectores remachados. La barra se suministra con una espuma especial que permite colocar y clavar sobre ella las bayonetas o tornillos sin necesidad de ser eliminada.
En todo caso, se puede retirar fácilmente sin dañar el medio ambiente. Esto supone una ventaja evidente frente a otros sistemas (Importante para todas aquellas empresas certificadas con la ISO 14000).
Material y acabado
- Perfil rail: S235-JR.
- Pernos: F1.
- Las piezas se fabrican con protección anticorrosión mediante cincado.
- Bajo pedido: galvanizado en caliente o en acero inoxidable.
* Coeficiente de seguridad 2,5
GRIPALON REFORZADO
Perfil en "C" con alas reforzadas y patas IPN80. El perfil se suministra con una espuma especial que permite colocar y clavar sobre ella las bayonetas o tornillos sin necesidad de ser eliminada.
En todo caso, se puede retirar fácilmente sin dañar el medio ambiente. Esto supone una ventaja evidente frente a otros sistemas (Importante para todas aquellas empresas certificadas con la ISO 14000).
Material y acabado
- Perfil rail con refuerzos: S 235 JR según norma EN 10025-2.
- Patas IPN80: S 275 JR según norma EN 10025-2.
- Las piezas se fabrican con protección anticorrosión mediante cincado.
- Bajo pedido: galvanizado en caliente.
| Número de artículo | L (mm) | N° Patas | Fv (KN) | Coef. Segur. |
|---|---|---|---|---|
| 6-PG-3200-ref-ipn | 200 | 2 | 16 | 2,5 |
GRIPALON 40/22 sin pernos
Perfil en "C" con 3 taladros para fijación del gripalon mediante tornillos. Posicionamiento y montaje rápido a la estructura utilizando herramientas convencionales.
Material y acabado
- Perfil rail: S235-JR.
- Las piezas se fabrican con protección anticorrosión mediante cincado.
- Bajo pedido: galvanizado en caliente o en acero inoxidable.
| Número de artículo | Tipo | L (mm) | D | Tracción deslizamiento Fd (KN) |
|---|---|---|---|---|
| 6-PG-200NP-D5 | LISO | 200 | 5 | - |
| 6-PG-200NP-D8 | LISO | 200 | 8 | - |
| 6-PG-200NP-D5F | DENT | 200 | 5 | 9,2 |
| 6-PG-200NP-D8F | DENT | 200 | 8 | 9,2 |
* Coeficiente de seguridad 2,5
Bayonetas
BAYONETA TL
La Bayoneta TL es una llanta de acero de 35 × 8 mm, diseñada con cabeza tipo ancla en forma de "T" y tres taladros de fijación. Está especialmente indicada para la sujeción de paneles prefabricados de hormigón, ofreciendo una solución práctica, resistente y sencilla de instalar.
Su diseño permite realizar la unión al panel mediante taco expansivo, facilitando el montaje en obra y adaptándose a las necesidades habituales de los sistemas de fijación en construcción prefabricada.
Material y acabado
- Acero S275 JR según EN10025-2.
- Acero inoxidable bajo demanda.
- Zincado electrolítico según ISO 2081-Fe/ Zn 12.
- Galvanizado en caliente según ISO 1461 bajo demanda.
Carga útil
- 10 kN
| Número de artículo | L (mm) |
|---|---|
| BA-35x8-tl-168 | 168 |
| BA-35x8-tl-243 | 243 |
BAYONETA
La Bayoneta es una llanta de acero de 35 × 8 mm, diseñada con cabeza tipo ancla en forma de "T", ranura oblonga y dentado mecanizado por arranque de viruta. La ranura oblonga permite absorber las tolerancias y variaciones de distancia entre gripalones, mientras que el dentado favorece un ajuste preciso y seguro.
Este componente cumple una función de anclaje antivuelco y está especialmente indicado para la fijación de paneles prefabricados de hormigón, aportando una solución resistente, regulable y adaptada a las necesidades de montaje en obra.
Integrada junto con el freno y el tornillo cabeza ancla, la bayoneta forma parte del sistema gripalon, proporcionando una unión eficaz y fiable para aplicaciones en prefabricados de hormigón.
Material y acabado
- Acero S275 JR según EN10025-2.
- Acero inoxidable bajo demanda.
- Zincado electrolítico según ISO 2081-Fe/ Zn 12.
- Galvanizado en caliente según ISO 1461 bajo demanda.
Carga útil
- 10 kN
| Número de artículo | L (mm) | L1 (mm) | L2 (mm) | l (mm) | a (mm) | Ø (mm) |
|---|---|---|---|---|---|---|
| 6-BA-35x8-100 | 103 | 49 | 53 | |||
| 6-BA-35x8-120 | 123 | 69 | 53 | |||
| 6-BA-35x8-150 | 153 | 77 | 90 | |||
| 6-BA-35x8-180 | 183 | 107 | 90 | |||
| 6-BA-35x8-210 | 213 | 137 | 90 | |||
| 6-BA-35x8-250 | 250 | 174 | 90 | |||
| 6-BA-35x8-305 | 305 | 229 | 90 | |||
| 6-F-35x8-4514 | 45 | 35 | 14 | |||
| 6-F-35x8-4517 | 45 | 35 | 17 | |||
| 6-F-50x8-5014 | 50 | 50 | 14 | |||
| 6-F-50x8-5017 | 50 | 50 | 17 |
BAYONETA BD
La Bayoneta de Doble Fijación BD es una pletina de acero de 60 × 8 mm, diseñada con dos ranuras oblongas en cada extremo y dentado mecanizado por arranque de viruta. Las ranuras oblongas permiten absorber tolerancias y variaciones de distancia entre gripalones, mientras que el dentado facilita un ajuste preciso y seguro durante el montaje.
Está especialmente indicada para la fijación de paneles prefabricados de hormigón, aportando una solución robusta, regulable y fiable para aplicaciones en obra. La longitud estándar es de 300 mm, con posibilidad de fabricación en otras medidas bajo demanda, según las necesidades específicas de cada proyecto.
Material y acabado
- Acero S275 JR según EN10025-2.
- Acero inoxidable bajo demanda.
- Zincado electrolítico según ISO 2081-Fe/ Zn 12.
- Galvanizado en caliente según ISO 1461 bajo demanda.
Carga útil
- 10 kN
BAYONETA con tornillo cabeza ancla
La Bayoneta con Tornillo Cabeza Ancla es una solución especial de fijación formada por una pletina ranurada y dentada, a la que se incorpora un tornillo cabeza ancla soldado, con arandela ancha y tuerca previamente montadas en el vástago.
Este conjunto está diseñado para la sujeción y regulación de paneles prefabricados de hormigón o elementos estructurales vinculados a gripalones embebidos en el hormigón, ofreciendo una unión resistente, ajustable y segura durante el montaje en obra.
Características principales: gripalones, facilitando la regulación en obra. El dentado mecanizado por arranque de viruta proporciona un ajuste preciso y un bloqueo antideslizante al trabajar junto con el freno complementario, contribuyendo a evitar desplazamientos bajo carga.
Material y acabado
- Acero S275 JR según EN10025-2.
- Tonillo cabeza ancla 8.8 según ISO 898-1.
- Arandela ancha DIN 9021.
- Tuerca DIN 934.
- Zincado electrolítico según ISO 2081-Fe/ Zn 12.
- Galvanizado en caliente según ISO 1461 bajo demanda.
Carga útil
- 10 kN
Angulares
ANGULARES ANGULAR DENTADO SENCILLO CARGA 12KN ANGULAR DENTADO DOBLE CARGA 15KN
Llanta metálica plegada, con ranura oblonga o taladros y dientes fabricados por arranque de viruta. Cartabones de refuerzo soldados.
Fabricación a medida
- Los angulares pueden ser fabricados en diversas medidas según requisitos del cliente
| LT | H | LA | I | D x L | Ø |
|---|---|---|---|---|---|
| 170 | 60 | 60 | 70 | 17 X 90 | 17 |
| 210 | 60 | 60 | 70 | 17 X 90 | 17 |
| 250 | 60 | 60 | 70 | 17 X 90 | 17 |
| 110 | 100 | 60 | 70 | 17 X 53 | 17 |
| 150 | 100 | 60 | 70 | 17 X 90 | 17 |
| 210 | 100 | 60 | 70 | 17 X 90 | 17 |
| LT | H | LA | I | I₂ | D x L | D x L₂ |
|---|---|---|---|---|---|---|
| 150 | 100 | 80 | 70 | 40 | 17 X 90 | 17 X 53 |
| 170 | 155 | 80 | 70 | 70 | 17 X 90 | 17 X 90 |
| 210 | 155 | 80 | 70 | 70 | 17 X 90 | 17 X 90 |
Anclajes ocultos
ANCLAJE OCULTO tipo3
Este anclaje oculto, denominado tipo 3, al igual que el resto de anclajes ocultos sirve para retener y evitar el vuelco de elementos de hormigón prefabricado. Estos tipos de anclajes gracias a su ranura horizontal permiten la regulación en ese sentido.
La parte interior de la ranura puede ser dentada o lisa. Este anclaje se suministra junto con un relleno de espuma para evitar que la zona interior se llene de hormigón.
Material y acabado
- Chapa plegada en U: S 235 JR.
- Pletina con ranura: S 275 JR.
- Corrugados: B 500 SD.
- Relleno de espuma: Poliestireno expandido.
- Las piezas se fabrican con protección anticorrosión mediante cincado.
Carga útil
- Carga útil del anclaje oculto tipo 3: 26 kN con un coeficiente de seguridad de 2,5
- Carga útil con gripalon espesor 3mm: 12 kN con un coeficiente de seguridad de 2,5
Montaje
- El sistema tiene regulación en los 3 ejes. El horizontal con la ranura del anclaje, el vertical en la longitud del perfil gripalon y para la regulación en z se pueden utilizar topes
| Medidas en mm | |
|---|---|
| A | 120 |
| B | 105 |
| C | 44 |
| D | 90x17 |
| E | 215 |
| F | 10 |
ANCLAJE OCULTO tipo1
El anclaje oculto tipo 1 sirve para retener y evitar el vuelco de elementos de hormigón prefabricado. Estos tipos de anclajes gracias a su ranura horizontal permiten la regulación en ese sentido.
La parte interior de la ranura puede ser dentada o lisa. Este anclaje se suministra junto con un relleno de espuma para evitar que la zona interior se llene de hormigón.
Material y acabado
- Pletina en U con ranura: S 275 JR.
- Corrugados: B 500 SD.
- Relleno de espuma: Poliestireno expandido.
- Las piezas se fabrican con protección anticorrosión mediante cincado.
Carga útil
- Carga útil con gripalon espesor 3mm: 12 kN con un coeficiente de seguridad de 2,5
- Carga útil con gripalon espesor 2,5mm: 8,5 kN con un coeficiente de seguridad de 2,5
Montaje
- El panel con el anclaje oculto queda fijado y retenido al panel mediante el sistema gripalon
- Esta unión es regulable en los 3 ejes
Accesorios
TORNILLO cabeza de ancla
Se suministra en diferentes métricas y longitudes. Los tornillos pueden ser fabricados en diversas medidas según requisitos del cliente. M12 disponible en inoxidable
Material y acabado
- Cincado - Espesor 12 um.
- Otras medidas: Consultar.
| Ref. | M | L (mm) | A (mm) | Clase |
|---|---|---|---|---|
| TA-M12x40 | 12 | 40 | 14 | 8,8 |
| TA-M12x70 | 12 | 70 | 14 | |
| TA-M12x90 | 12 | 90 | 14 | |
| TA-M12x120 | 12 | 120 | 14 | |
| TA-M12x60 | 16 | 60 | 16,7 | |
| TA-M12x80 | 16 | 80 | 16,7 | |
| TA-M12x100 | 16 | 100 | 16,7 |
| MÉTRICA (referencia) M12 | MATERIAL UNE36032-8KDF 4/6 M12 X 40 | MATERIAL UNE36032-8KDF 4/6 M12 X 70 | MATERIAL UNE36032-8KDF 4/6 – | MATERIAL UNE36032-8KDF 4/6 – |
|---|---|---|---|---|
| M16 | M16 X 40 | M16 X60 | M16 X80 | M16 X 100 |
| INOXIDABLES A-2 (AISI 304) BAJO PEDIDO |
| N.m | |
|---|---|
| M12 | 30 |
| M16 | 80 |
ARANDELAS de freno
Arandela metálica cuadrada con agujero central circular y dientes fabricados por arranque de viruta.
| LT | LA | Ø |
|---|---|---|
| 45 | 35 | 14 |
| 45 | 35 | 17 |
| 50 | 50 | 14 |
| 50 | 50 | 17 |
