Sistema Panel Grip
Anclaje y sustentación de paneles arquitectónicos de hormigón en fachada.
El sistema "PANEL GRIP" ha sido especialmente diseñado para el montaje y sustentación de revestimientos prefabricados de hormigón para fachadas de edificios. Sus características y diseño permiten una rápida y exacta colocación y sujeción de los paneles desde los forjados de los edificios con las siguientes ventajas:
- Fácil replanteo y colocación de las ménsulas previo al envío de los paneles a la obra.
- Eliminación de costosas soldaduras y del riesgo de ejecución incorrecta o defectuosa de las mismas.
- Eliminación de los trabajos posteriores de protección anticorrosión.
- Importante ahorro en el coste de utilización de la grúa al acelerar la maniobra de cuelgue y ser prescindible para la operación de nivelado.
| Sección de catálogo | Montaje de fachadas |
| Empresa | Comersitrans |
| Aplicación | Prefabricado de hormigón |
| Documentación técnica | Catálogo en PDF, descarga directa |
Calidad, ensayos y marcado CE
Lo que acompaña a cada suministro, según el catálogo técnico del sistema.
- CalidadTodos los productos suministrados están amparados por los certificados de calidad de los fabricantes. Se emite un certificado por cada suministro.
- Ensayos de sistemasLos sistemas de anclaje y sustentación cumplen con las cargas de diseño admisibles con un factor de seguridad mínimo de 2.
- Marcado CEMarcado CE según la norma EN 1090-1:2009+A1:2011.
Medidas, materiales y cargas admisibles según el catálogo técnico de Sistema Panel Grip. Para la selección de una referencia concreta, envíenos el plano o las cargas de proyecto y le devolvemos propuesta.
Elementos del sistema Panel-Grip 3T

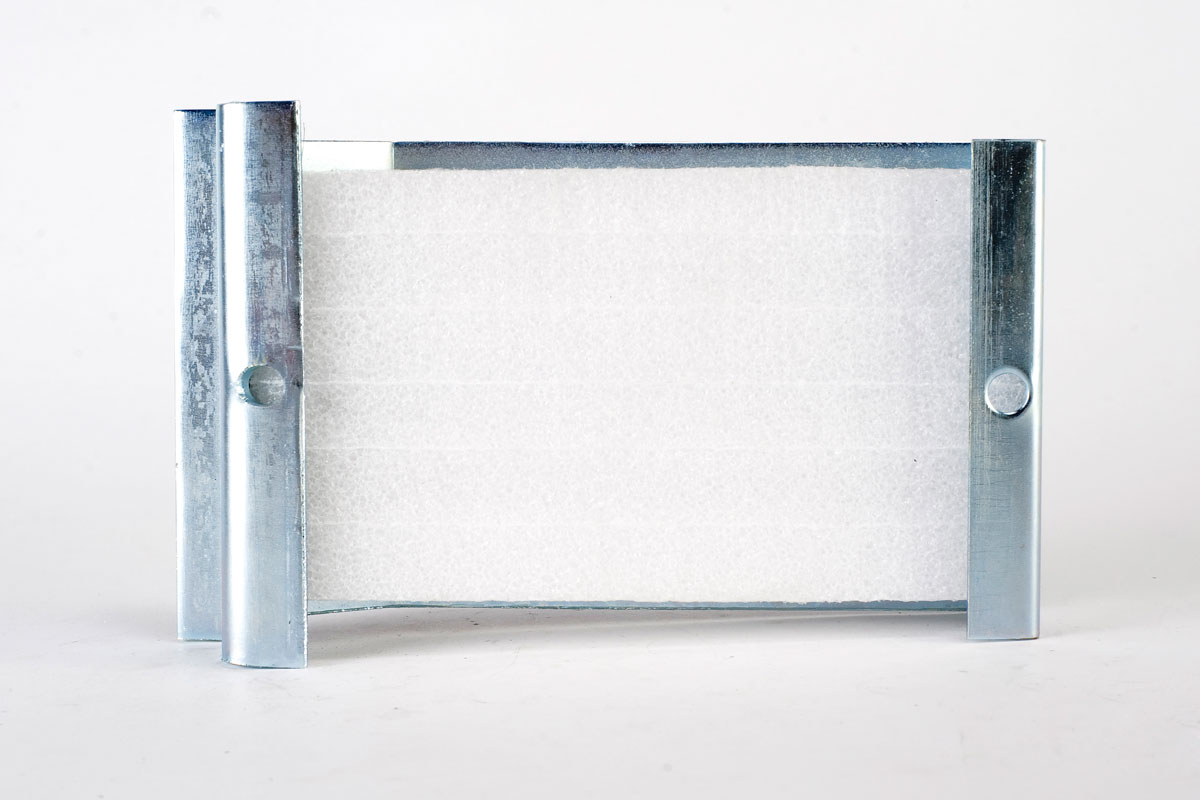

PIEZA CZ1 – CAZOLETA DE APOYO CON RELLENO
Pieza embebida en el elemento prefabricado. Está diseñada para disponer de un punto de apoyo sólido y próximo a la vertical del centro de gravedad del panel, reduciendo al mínimo los esfuerzos horizontales producidos por su propio No produce resaltes en la cara interna de la pieza de hormigón y, por tanto, su manejo y acopio es más sencillo.
La pieza CZ1 se fabrica en chapa de acero galvanizado o en acero inoxidable, según las necesidades del cliente.
Material y acabado
- Cazoleta: Fabricada en acero galvanizado calidad DX51D+Z200 según EN 10346.
- Relleno: Poliestireno expandido.

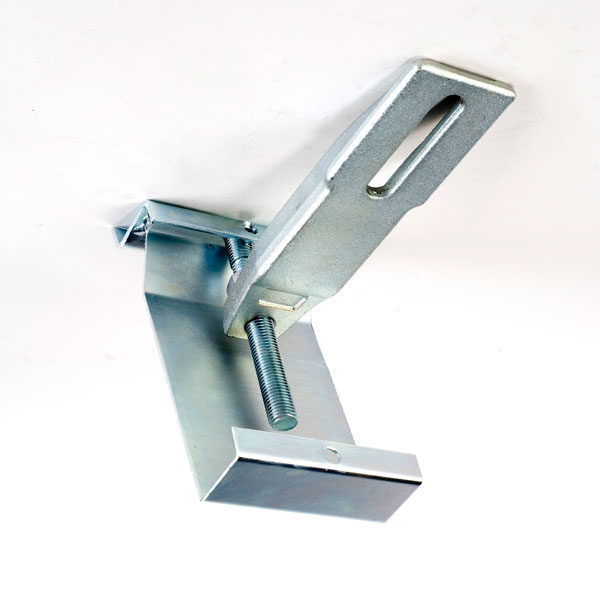

MÉNSULA MS1
Es la pieza básica del sistema. Está diseñada para que funcione como una ménsula que, sobresaliendo del plano del forjado, posibilite el apoyo y cuelgue de los paramentos de cierre del edificio.
La pieza se fabrica forjada en caliente en aleación especial. Bajo pedido se puede fabricar en Acero Inoxidable. El extremo de la pieza que va apoyada en el forjado va provisto de un agujero coliso para facilitar el correcto posicionamiento de la ménsula respecto a la pieza a montar, de forma que esta guarde su alineación con el plano de fachada.
El dentado del agujero coliso posibilita el bloqueo de la pieza una vez atornillada con la arandela de freno dentada, quedando el conjunto totalmente asegurado. El otro extremo de la pieza ve provisto de un agujero roscado donde se aloja el vástago de apoyo (bulón roscado) de los elementos de fachada.
Material y acabado
- Ménsula:.
- Fabricada en acero aleado con tratamiento térmico 42CRMO4. El acabado puede ser Zincado o Galvanizado en caliente.
- Varilla roscada: M20 calidad 8.8.
FRENO
Se trata de una arandela dentada. Se usa junto con la pieza MS1 al atornillarla al forjado.
Material y acabado
- Fabricado en acero S275JR El acabado puede ser Zincado o Galvanizado en caliente.
PIEZAS ACCESORIAS
Perfil "Gripalón" Pieza de perfil en C embebida en el panel. Angular antivuelco LE Pieza que se fija al panel por un lado y al forjado por otro para evitar el vuelco de la pieza de prefabricado.
Bayoneta BDF Pieza dentada doble para unir dos paneles entre sí. Grapa adicional De amarre de la pieza MS1 al forjado.
Cargas nominales según el vuelo
CARGAS NOMINALES DEL SISTEMA SEGÚN EL VUELO:
| V mm | L1 mm | H mm | L2 mm | Calidad varilla | Qmax CS=2 kN | Carga teórica en PERNO A kN Nominal | Carga teórica en PERNO A kN (*) Max | Carga teórica en PERNO A kN (*) Min |
|---|---|---|---|---|---|---|---|---|
| 15 | 30 | <120 | 162,5 | 8.8 | 45 | 8,31 | 10,71 | 6,78 |
| 25 | 40 | <120 | 152,5 | 8.8 | 39,5 | 10,36 | 13,62 | 8,36 |
| 35 | 50 | <120 | 142,5 | 8.8 | 39,5 | 13,86 | 18,63 | 11,03 |
| 40 | 55 | <120 | 137,5 | 8.8 | 37 | 14,80 | 20,15 | 11,70 |
| 45 | 60 | <120 | 132,5 | 8.8 | 33,5 | 15,17 | 20,94 | 11,89 |
| 55 | 70 | <120 | 122,5 | 8.8 | 27,5 | 15,71 | 22,38 | 12,11 |
| 65 | 80 | <120 | 112,5 | 8.8 | 23 | 16,36 | 24,21 | 12,35 |
| 75 | 90 | <120 | 102,5 | 8.8 | 20 | 17,56 | 27,27 | 12,95 |
| 85 | 100 | <120 | 92,5 | 8.8 | 17,5 | 18,92 | 31,25 | 13,57 |
Panel-Grip GRC · Stud Frame
Elementos del sistema
GRIPALÓN ESTRIADO
Las estrías permiten la correcta fijación de panel-bastidor al angular de carga. El rail gripalón puede ir soldado o atornillado al tubo. Dependiendo del tipo de montaje irá atornillado al bastidor o embebido en el hormigón.
Material y acabado
- Acero S-275 rigidizador S-235.
GRIPALÓN LISO
Unido al angular antivuelco. Dependiendo del tipo de montaje ira atornillado al bastidor o embebido en el hormigón.
Material y acabado
- Acero S-275.
Montaje y cargas
MONTAJE PANEL GRC STUD-FRAME A FORJADO
Las posibles opciones de montaje son las siguientes: El angular de carga se ubica en la zona inferior del panel y el dispositivo antivuelco en la zona superior del panel. El gripalón estriado y el gripalón liso pueden ir atornillados o soldados al tubo.
En el sentido longitudinal del panel, se deben instalar como mínimo 2 angulares y 2 dispositivos antivuelco. y su unión 1.400kg (coef. seguridad n=2) 600kg (coeficiente de seguridad n=2) El par de apriete para asegurar el correcto funcionamiento de la unión debe estar entre los siguientes valores:
| Par de apriete mínimo | M20 131 Nm | M16 119 Nm | M12 90 Nm |
|---|---|---|---|
| Par de apriete máximo | 384 Nm | 209 Nm | 105 Nm |
* Resistencia ménsula de anclaje de apoyo
* Resistencia a tracción anclaje antivuelco
PANEL GRC STUD-FRAME A MURO Y/O PILAR Patilla 100x100 ø8
El angular de carga se ubica en la zona inferior del panel y el dispositivo antivuelco en la zona superior. El gripalón estriado puede ir atornillado o soldado al tubo En el sentido longitudinal del panel, se deben instalar como mínimo 2 angulares y 2 dispositivos antivuelco. y su unión 1.400kg (coef. seguridad n=2) 600kg (coeficiente de seguridad n=2) El par de apriete para asegurar el correcto funcionamiento de la unión debe estar entre los siguientes valores:
Material y acabado
- Acero S275 JR.
- Zincado electrolítico según ISO 2081-Fe/ Zn 12.
- Galvanizado en caliente según ISO 1461 bajo demanda.
Resistencia a la traccion
- T mínima = 3091 N
- T media = 3568 N
| Par de apriete mínimo | M20 131 Nm | M16 119 Nm | M12 90 Nm |
|---|---|---|---|
| Par de apriete máximo | 384 Nm | 209 Nm | 105 Nm |
* Resistencia ménsula de anclaje de apoyo
* Resistencia a tracción anclaje antivuelco
PANEL GRC SÁNDWICH
El angular de carga se ubica en la zona inferior del panel y el dispositivo antivuelco en la zona superior del panel. El gripalón estriado y el gripalón liso irán embebidos en el hormigón del panel.
En el sentido longitudinal del panel, se deben instalar como mínimo 2 angulares y 2 dispositivos antivuelco. y su unión 1.400kg (coef. seguridad n=2) 600kg (coeficiente de seguridad n=2) El par de apriete para asegurar el correcto funcionamiento de la unión debe estar entre los siguientes valores:
| Par de apriete mínimo | M20 131 Nm | M16 119 Nm | M12 90 Nm |
|---|---|---|---|
| Par de apriete máximo | 384 Nm | 209 Nm | 105 Nm |
* Resistencia ménsula de anclaje de apoyo
* Resistencia a tracción anclaje antivuelco
Panel-Grip unión panel-pilar
Panel-Grip a pilar 6T
PIEZA CZP1 – CAZOLETA DE APOYO CON RELLENO MÉNSULA MSP1
Pieza embebida en el elemento prefabricado. Está diseñada para disponer de un punto de apoyo sólido y próximo a la vertical del centro de gravedad del panel, reduciendo al mínimo los esfuerzos horizontales producidos por su propio peso.
No produce resaltes en la cara interna de la pieza de hormigón y, por tanto, su manejo y acopio es más sencillo. La pieza CZP1 se fabrica en chapa de acero galvanizado o en acero inoxidable, según las necesidades del cliente.
Material y acabado
- Cazoleta: Fabricada en acero galvanizado calidad.
- DX51D+Z200 según EN 10346.
- Relleno: Poliestireno expandido.
- Fabricado en Acero S355J2+N según EN10025-2.
- Recubrimiento electrolítico según ISO 2081-Fe/ Zn 12.
PLACA CON 2 CASQUILLOS
CASQUILLO LWS Rd 20x257 PLP1 Placa con 2 casquillos LWS Rd20x257 PLP1. Los anclajes roscados soldados a la placa quedan embebidos en el pilar prefabricado de hormigón y permiten la unión con la ménsula a través de los tornillos M20 8.8
Material y acabado
- Fabricado en acero S275JR según EN10025-2.
- Recubrimiento electrolítico según ISO 2081-Fe/ Zn 12.
- Placa: Acero S235JR según EN 10025-2.
- Casquillos: Acoplador S355JR Zinc cromado +refuerzo FeB 500, de acuerdo con NEN 6008.
- Recubrimiento electrolítico según ISO 2081-Fe/ Zn.
Panel-Grip a pilar 12T
PIEZA CZP2 – CAZOLETA DE APOYO CON RELLENO
Pieza embebida en el elemento prefabricado. Está diseñada para disponer de un punto de apoyo sólido y próximo a la vertical del centro de gravedad del panel, reduciendo al mínimo los esfuerzos horizontales producidos por su propio peso.
No produce resaltes en la cara interna de la pieza de hormigón y, por tanto, su manejo y acopio es más sencillo. La pieza CZP2 se fabrica en chapa de acero galvanizado o en acero inoxidable, según las necesidades del cliente.
Material y acabado
- Cazoleta: Fabricada en acero galvanizado calidad.
- Relleno: Poliestireno expandido.
- Fabricado en Acero S355J2+N según EN10025-2.
- Recubrimiento electrolítico según ISO 2081-Fe/ Zn 12.
PLACA CON 2 CASQUILLOS
CASQUILLO LWS Rd 24x240 PL3 Placa con 2 casquillos LWS Rd24x240 PL3. Los anclajes roscados soldados a la placa quedan embebidos en el pilar prefabricado de hormigón y permiten la unión con la ménsula a través de los tornillos M24 8.8
Material y acabado
- Fabricado en acero S275JR según EN10025-2.
- Recubrimiento electrolítico según ISO 2081-Fe/ Zn 12.
- Placa: Acero S235JR según EN 10025-2.
- Casquillos: Acoplador S355JR Zinc cromado +refuerzo FeB 500, de acuerdo con NEN 6008.
- Recubrimiento electrolítico según ISO 2081-Fe/ Zn.
Conjunto ménsula pilar
CONJUNTO MÉNSULA PILAR – COLOCACIÓN
| Código | Nombre | EP min |
|---|---|---|
| 11CONJMSPIL-50 | Ménsula maciza 5T | 120 mm |
| 11CONJMSPIL-75 | Ménsula maciza 7,5T | 130 mm |
| 11CONJMSPIL-100 | Ménsula maciza 10T | 130 mm |
CONJUNTO MÉNSULA PILAR – DIMENSIONES POR COMPONENTES
| Código | Nombre | D1 | D2 | F1 | F2 | F3 | h | E1 | E2 |
|---|---|---|---|---|---|---|---|---|---|
| 11CONJMSPIL-50 | Ménsula maciza 5T | 210 | 138 | 35 | 12 | 21,5 | 30 | 50 | 40 |
| 11CONJMSPIL-75 | Ménsula maciza 7,5T | 230 | 140 | 45 | 14 | 25 | 30 | 57 | 44 |
| 11CONJMSPIL-100 | Ménsula maciza 10T | 230 | 140 | 45 | 14 | 25 | 30 | 57 | 44 |
