Sistema de anclaje oculto para prefabricado, universalmente conocido.
Campo de aplicación

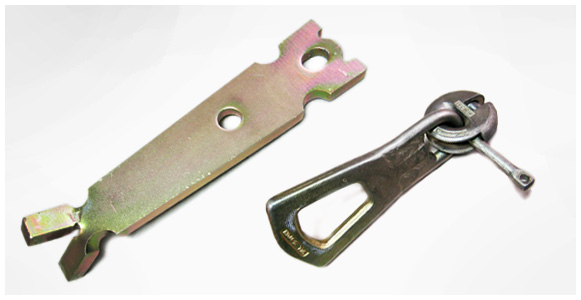

El sistema comercializado por Grupo Comersitrans es universalmente conocido y responde a un concepto de anclaje oculto, de fácil amarre y máxima fiabilidad. Se compone de dos elementos fundamentales:
- Anclaje de chapa de acero embebido en la pieza de hormigón.
- Gancho de amarre compuesto de anillo con pasador y ojal de enganche a grúas.

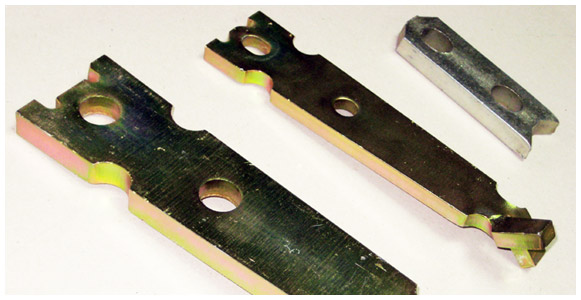

- Existe una variada tipología de anclajes que permiten la adecuada selección para cada pieza a manejar y transportar.
- A su vez, cada tipo de anclaje se fabrica en diferentes tamaños y espesores para diferentes capacidades de carga.
- El diseño de los anclajes y sus instrucciones técnicas cumplen.
- con la norma alemana VDI/BV-BS 6205:2021-09 "Insertos de elevación para elementos prefabricados de hormigón".
- De acuerdo con esta norma, el fabricante debe garantizar que los sistemas de elevación tengan la resistencia suficiente para evitar el fallo del hormigón.
- El fallo de los anclajes y dispositivos de elevación puede poner en peligro vidas humanas y provocar daños importantes. Por ello, se trata de productos de alta calidad, cuidadosamente seleccionados y diseñados para las aplicaciones previstas y para ser utilizados por personal cualificado, siguiendo las instrucciones de elevación y manipulación.
Ficha
| Sección de catálogo | Anclajes de transporte |
| Empresa | Comersitrans |
| Aplicación | Prefabricado de hormigón |
| Documentación técnica | Catálogo en PDF, descarga directa |
Catálogo técnico
Misma sección
Garantías
Calidad, ensayos y marcado CE
Lo que acompaña a cada suministro, según el catálogo técnico del sistema.
- CalidadTodos los productos suministrados están amparados por los certificados de calidad de los fabricantes. Se emite un certificado por cada suministro.
- Ensayos de sistemasLos sistemas de anclaje y sustentación cumplen con las cargas de diseño admisibles con un factor de seguridad mínimo de 2.
- Marcado CEMarcado CE según la norma EN 1090-1:2009+A1:2011.
Componentes y referencias
Medidas, materiales y cargas admisibles según el catálogo técnico de Chapanclón. Para la selección de una referencia concreta, envíenos el plano o las cargas de proyecto y le devolvemos propuesta.
Tabla de selección
TABLAS DE SELECCIÓN
| REFERENCIA | GRUPO DE CARGA | DIMENSIONES (mm) a | DIMENSIONES (mm) b | DIMENSIONES (mm) c | DIMENSIONES (mm) d | DIMENSIONES (mm) k |
|---|---|---|---|---|---|---|
| C-014-090 | 1,4 t | 30 | 14 | 6 | 90 | 10 |
| C-020-090 | 2,0 t | 30 | 14 | 8 | 90 | 10 |
| C-025-090 | 2,5 t | 30 | 14 | 10 | 90 | 10 |
| C-030-120 | 3,0 t | 40 | 18 | 10 | 120 | 10 |
| C-040-120 | 4,0 t | 40 | 18 | 12 | 120 | 10 |
| C-050-120 | 5,0 t | 40 | 18 | 15 | 120 | 10 |
| C-075-160 | 7,5 t | 60 | 26 | 16 | 160 | 15 |
| C-100-165 | 10 t | 60 | 29 | 20 | 165 | 15 |
| Medidas superiores. Consultar |
Chapanclón largo con patas separadas · ref. L
CHAPANCLON LARGO CON PATAS SEPARADAS. REF: L DIMENSIONES
| REFERENCIA | GRUPO DE CARGA | DIMENSIONES (mm) a | DIMENSIONES (mm) b | DIMENSIONES (mm) c | DIMENSIONES (mm) d | DIMENSIONES (mm) k |
|---|---|---|---|---|---|---|
| L-014-160 | 1,4 t | 30 | 14 | 6 | 160 | 10 |
| L-020-160 | 2,0 t | 30 | 14 | 8 | 160 | 10 |
| L-025-200 | 2,5 t | 30 | 14 | 10 | 200 | 10 |
| L-030-200 | 3,0 t | 40 | 18 | 10 | 200 | 10 |
| L-040-220 | 4,0 t | 40 | 18 | 12 | 220 | 10 |
| L-050-220 | 5,0 t | 40 | 18 | 15 | 220 | 10 |
| L-075-220 | 7,5 t | 60 | 26 | 16 | 220 | 15 |
| L-100-270 | 10 t | 60 | 26 | 20 | 270 | 15 |
| Medidas superiores. Consultar |
Chapanclón de volteo con patas · ref. V
CHAPANCLON DE VOLTEO CON PATAS. REF: V DIMENSIONES
| REFERENCIA | GRUPO DE CARGA | DIMENSIONES (mm) a | DIMENSIONES (mm) b | DIMENSIONES (mm) c | DIMENSIONES (mm) d | DIMENSIONES (mm) h | DIMENSIONES (mm) k 1 | DIMENSIONES (mm) k 2 |
|---|---|---|---|---|---|---|---|---|
| V-014-200 | 1,4 t | 55 | 14 | 6 | 200 | 45 | 5 | 10 |
| V-025-230 | 2,5 t | 55 | 16 | 10 | 230 | 45 | 5 | 10 |
| V-040-270 | 4 t | 70 | 20 | 12 | 270 | 70 | 5 | 10 |
| V-050-290 | 5,0 t | 70 | 20 | 15 | 290 | 70 | 5 | 10 |
| V-075-320 | 7,5 t | 95 | 26 | 15 | 320 | 90 | 6 | 15 |
| V-100-390 | 10 t | 95 | 30 | 20 | 390 | 90 | 9 | 15 |
| Medidas superiores. Consultar |
Chapanclón con base soldada · ref. B
CHAPANCLON CON BASE SOLDADA. REF: B DIMENSIONES
| REFERENCIA | GRUPO DE CARGA | DIMENSIONES (mm) a | DIMENSIONES (mm) b | DIMENSIONES (mm) d | DIMENSIONES (mm) b x e | DIMENSIONES (mm) f | DIMENSIONES (mm) k |
|---|---|---|---|---|---|---|---|
| CB-050 | 5 t | 40 | 15 | 120 | 100 x 100 | 10 | 10 |
| CB-100 | 10 t | 60 | 20 | 160 | 140 x 140 | 12 | 15 |
| Referencia | Grupo de carga | Longitud de anclaje “d” | Espesor mínimo del elemento prefabricado “t” | Refuerzo adicional para elevación (tracción) | fci ≥ 15 N/mm2 | Min. distancia entre anclajes “ez” | Min. distancia a borde “ez /2” | ||
|---|---|---|---|---|---|---|---|---|---|
| La5 | ds2 | TRACCIÓN AXIAL 100% Fperm β ≤ 30° | TRACCIÓN INCLINADA 80% Fperm 30°< β ≤ 45° | ||||||
| (mm) | (mm) | (mm) | (mm) | (kN) | (kN) | (mm) | (mm) | ||
| CB-050 | 5 t | 120 | 160 | 450 | 12 | 50 | 40 | 480 | 240 |
| CB-100 | 10 t | 160 | 200 | 600 | 16 | 100 | 80 | 660 | 330 |
Accesorios
ACCESORIOS MANILLÓN (GANCHO DE AMARRE Y TRANSPORTE)
Deben respetarse rigurosamente las instrucciones del fabricante de estos aparatos. No se deben usar aparatos dañados o deformados. Están expresamente prohibidas las operaciones de reparaciones o soldaduras de los mismos.
Las empresas fabricantes declinan toda responsabilidad por daños materiales o personales derivados del uso incorrecto o del mal estado de los aparatos.
| GRUPO DE CARGA | GRUPO DE CARGA | DIMENSIONES (mm) a | DIMENSIONES (mm) b | DIMENSIONES (mm) c | DIMENSIONES (mm) d |
|---|---|---|---|---|---|
| 2,5 t | 0,7 t - 2,5 t | 265 | 27 | 70 | 50 |
| 5 t | 3,0 t - 5,0 t | 330 | 36 | 86 | 71 |
| 10 t | 5,3 t - 10,0 t | 425 | 50 | 112 | 90 |
GOMAS DE RELLENO PLACAS DE RELLENO
| GRUPO DE CARGA | MODELO | DIMENSIONES (mm) a | DIMENSIONES (mm) b | DIMENSIONES (mm) c | DIMENSIONES (mm) d |
|---|---|---|---|---|---|
| 2,5 t | G 2,5 | 104 | 43 | M8 | 45 |
| 5 t | G 5,0 | 126 | 49 | M8 | 59 |
| 10 t | G 10,0 | 188 | 67 | M12 | 85 |
| GRUPO DE CARGA | MODELO | DIMENSIONES (mm) a | DIMENSIONES (mm) b | DIMENSIONES (mm) c |
|---|---|---|---|---|
| 2,5 t | PL 2,5 | 64 | 93 | 51 |
| 5 t | PL 5,0 | 80 | 122 | 60 |
| 10 t | PL 10,0 | 110 | 165 | 85 |
PLACAS DE SUJECIÓN
| GRUPO DE CARGA | MODELO | DIMENSIONES (mm) a | DIMENSIONES (mm) b | DIMENSIONES (mm) c | DIMENSIONES (mm) d |
|---|---|---|---|---|---|
| 2,5 t | PM 2,5 | 70 | 15 | 4 | 10 |
| 5 t | PM 5,0 | 86 | 30 | 4 | 10 |
| 10 t | PM 10,0 | 125 | 45 | 4 | 12 |
