Tubanclón
Sistema de anclaje por casquillo embebido en la pieza de hormigón.
- 1Sistema de anclaje a ras de superficieNo se precisa la realización de hundidos en el prefabricado mediante rellenos, quedando los anclajes a ras con la superficie de la pieza.
- 2Sistema rápidoEn menos de 3 segundos se consigue con facilidad el amarre de la pieza.
- 3Sistema de volteo. Este tipo de anclajes permite efectuar operaciones de volteo de las piezas.
- 4Sistema Seguro. El sistema NO permite la posibilidad de un amarre “en falso”: la pieza está perfectamente anclada o no lo está en absoluto.

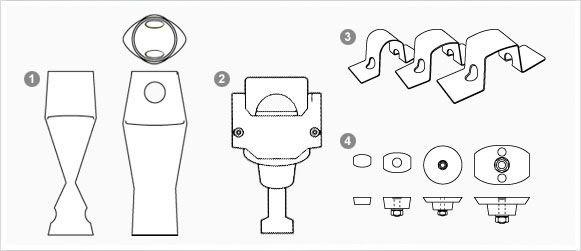

- 1Vista de Tubanclón.
- 2Vista del gancho de elevación, Manillón.
- 3Omegas de refuerzo.
- 4Tapones de colocación y de intemperie.

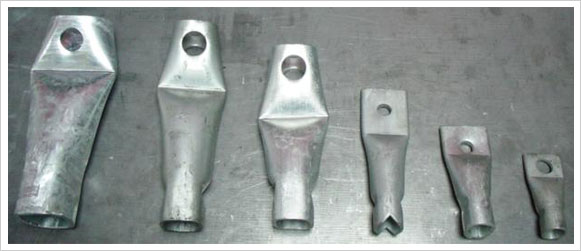

El sistema de anclajes tubulares de elevación y transporte Tubanclón responde a las necesidades exigidas a los anclajes de prefabricados de hormigón de última generación con numerosas ventajas :
Por ello, el sistema impide el error humano. La maniobra de anclaje es única y no hay posibilidad de ejecutarla de ninguna otra forma que no sea la correcta.
Piezas y refuerzos adicionales
El Tubanclón está diseñado para trabajar conjuntamente con unas piezas y refuerzos adicionales que deben ser colocados necesariamente para su correcto funcionamiento.
El Manillón es el mecanismo de enganche utilizado para realizar las operaciones de izado y elevación. En la imagen inferior podemos ver cómo se acopla a la pieza.
Existe una variada tipología de tubanclones asi como de sus refuerzos adicionales que permiten la adecuada selección para cada pieza a manejar y transportar.
Materiales, Normas y Acabados
Los tubos utilizados en la fabricación de estos anclajes responden a las Normas UNE 10255 y EN 10219, en calidades S195T y S275j0H.<
Todos los materiales empleados en la fabricación de estos anclajes están avalados por los certificados de calidad correspondientes.
El proceso de fabricación se realiza en factorías certificadas según la Norma ISO 9001-2008.
El acabado de los “TUBANCLONES” puede ser Negro o Galvanizado en Caliente.
Otros materiales como Acero Inoxidable u otros acabados se fabrican bajo pedido.
Instrucciones de manejo y elevación
Para la correcta utilización del elemento Manillón , deberá leer con detenimiento las instrucciones del “Manual de uso”.
