Bulones

Bulones y accesorios para el transporte y montaje de prefabricado.

Campo de aplicación

El sistema BULÓN posee la característica de ser un sistema rápido de usar. El bulón se coloca en la fase de hormigonado junto con el relleno adecuado. Una vez endurecido el hormigón se extrae el relleno que deja la forma correcta para la posterior colocación del gancho de elevación.

El gancho de elevación se coloca fácilmente girando la parte esférica del mismo. Siguiendo estos pasos el sistema se encuentra listo para ser usado.

Antes de colocar el sistema bulón hay que calcular el tipo y tamaño de bulón para la operación a realizar y tener en cuenta todas las consideraciones necesarias.
Colocar el gancho de elevación solo en el momento de la operación.

Ficha

Sección de catálogo	Anclajes de transporte
Empresa	Comersitrans
Aplicación	Prefabricado de hormigón
Documentación técnica	Catálogo en PDF, descarga directa

Solicitar oferta Ver catálogo

Catálogo técnico

Sistema BulónPDF · 56 páginas · 3,9 MB

Misma sección

Garantías

Calidad, ensayos y marcado CE

Lo que acompaña a cada suministro, según el catálogo técnico del sistema.

CalidadTodos los productos suministrados están amparados por los certificados de calidad de los fabricantes. Se emite un certificado por cada suministro.
Ensayos de sistemasLos sistemas de anclaje y sustentación cumplen con las cargas de diseño admisibles con un factor de seguridad mínimo de 2.
Marcado CEMarcado CE según la norma EN 1090-1:2009+A1:2011.

Componentes y referencias

Medidas, materiales y cargas admisibles según el catálogo técnico de Bulones. Para la selección de una referencia concreta, envíenos el plano o las cargas de proyecto y le devolvemos propuesta.

Tablas de selección

TABLAS DE SELECCIÓN

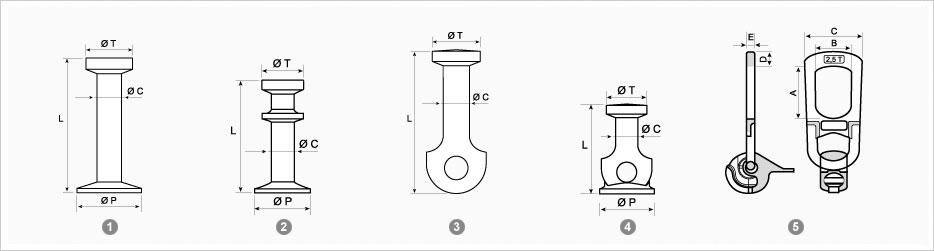

Bulón con pie BP
Ref.	1,3 T	2,5 T	5 T	7,5 T	10 T	15 T	20 T	32 T
BP Ref.	BP013...	BP025...	BP050...	BP075...	BP100...	BP150...	BP200...	BP320...
ØT (mm)	18	25	36	46	46	69	69	88
ØC (mm)	10	14	20	24	28	34	38	50
ØP (mm)	25	35	50	60	70	85	98	135
L (mm)	40	45	75	100	115	140	200	280
	50	55	85	120	135	165	240	320
	55	65	95	140	150	200	250	500
	65	75	120	160	170	300	340	700
	85	85	180	200	200	400	500
	120	120	240	240	250
	170	140	340	300	340
	240	170
		210
		240
		280
Los bulones pueden ser suministrados en negro, zinc cromado (ZN) o galvanizado en caliente (GC).

Bulón de cabeza doble BD
Ref.	1,3 T	2,5 T	5 T
BD Ref.	BP013...	BP025...	BP050...
ØT (mm)	18	25	36
ØC (mm)	10	14	20
ØP (mm)	25	35	50
L (mm)	55	55	120
	65	65	180
	85	85
	120	120
	240	240
Los bulones pueden ser suministrados en negro, zinc cromado (ZN) o galvanizado en caliente (GC).

Bulones

Bulón con ojal BO Bulón con pie y ojal BPO

Ref.	1,3 T	2,5 T	5 T	10 T	20 T	32 T
BO Ref.	BO130065	BO025090	BO050120	BO100180	BO200250	BO320300
ØT (mm)	18	25	36	46	69	88
ØC (mm)	10	14	20	28	38	50
ØD (mm)	10	13	20	25	38	47
L (mm)	65	90	120	180	250	300
G (kg)	0,06	0,16	0,4	1,16	3,17	6,34
Ref.		BO025120		BO100115	BO200250
ØT (mm)		25	36	46
ØC (mm)		14	20	28
ØD (mm)		13	20	25
L (mm)		120	90	115
G (kg)			0,35	0,82
Los bulones pueden ser suministrados en negro, zinc cromado (Z) o galvanizado en caliente (G).

Bulón con pie y ojal BPO
	1,3 T	2,5 T	5 T
BPO Ref.	BP013050	BP002565	BP0050080
ØT (mm)	18	25	36
ØC (mm)	10	14	20
ØD (mm)	10	13	20
ØP (mm)	22	35	47
L (mm)	50	65	80
G (kg)	0,06	0,7	0,38
Los bulones con pie y ojal pueden ser suministrados en negro, zinc cromado (Z) o galvanizado en caliente (G).

Bulón con Chapa Base CH
Ref.	2,5 T	5 T	7,5 T	10 T
CH Ref.	CH025...	CH050...	CH075...	CH100...
E (mm)	6	8	8	10
E (mm)			10
A (mm)	70	90	90	90
L (mm)	55	55	85	100
L (mm)	85	65
L (mm)	120	95
L (mm)		110
Los bulones con Chapa Base pueden ser suministrados en negro o galvanizado en caliente.

Elementos de elevación

ELEMENTOS DE ELEVACIÓN Gancho de elevación GE

Gancho de elevación GE
AN Ref.	1,3 T AN013	2,5 T AN025	5 T AN050	10 T AN100	20 T AN200	32 T AN320
A (mm)	70	85	88	112	150	189
B (mm)	46	58	70	84	118	175
C (mm)	74	88	118	160	186	269
D (mm)	20	25	37	50	75	100
E (mm)	12	14	16	26	30	45
G (kg)	0,89	1,62	3,18	9,7	26,2	45,8
Acero, zinc cromado.

Relleno de goma redondo RGR
	1,3 T	2,5 T	5 T	7,5 T	10 T	15 T	20 T	32 T
RGR Ref.	RGR013	RGR025	RGR050	RGR075	RGR100	RGR150	RGR200	RGR320
ØD (mm)	60	74	94	118	118	160	160	204
ØT (mm)	6,5	6,5	8,5	10,5	10,5	10,5	10,5	10,5
A (mm)	6	10	11,5	14	14	16	16	14
G (kg)	0,08	0,16	0,29	0,54	0,42	1,19	1,06	3,4
Goma.

Relleno de goma estrecho RGE
	1,3 T	2,5 T	5 T	10 T	20 T
RGE Ref.	RGE013	RGE025	RGR050	RGE100	RGE200
ØD (mm)	60	74	94	118	160
ØT (mm)	6,5	6,5	8,5	10,5	10,5
A (mm)	6	10	11,5	14	16
G (kg)	0,06	0,12	0,24	0,53	1,34
Goma.

Rellenos

Relleno de acero RA Relleno magnético RM

Para usar con anillo de goma Ref. BC	Para usar con anillo de goma Ref. BC	Para usar con anillo de goma Ref. BC 1,3 T	Para usar con anillo de goma Ref. BC 2,5 T	Para usar con anillo de goma Ref. BC 5 T	Para usar con anillo de goma Ref. BC 7,5 T	Para usar con anillo de goma Ref. BC 10 T	Para usar con anillo de goma Ref. BC 15 T	Para usar con anillo de goma Ref. BC 20 T	Para usar con anillo de goma Ref. BC 32 T
RA	Ref.	RA013	RA025	RA050	RA075	RA100	RA150	RA200	RA320
	ØD (mm)	60	74	94
	ØT (mm)	5	8	10
	M	M8	M12	M12
	G (kg)	0,32	0,61	1,3
Acero, zinc cromado.

Relleno magnético RM
RM Ref.	1,3 T RM013	2,5 T RM025	5 T RM050	10 T RM100
ØD (mm)	60	74	94	118
A (mm)	6	9	12	12
M	M8	M10	M10	M10
Magnet (kg)	60	75	100	150
G (kg)	0,11	0,2	0,36	0,58
Acero, zinc cromado.

Anillo de goma BC
BC Ref.	1,3 T BC013	2,5 T BC025	5 T BC050	10 T BC100
ØD (mm)	22	32	39	49
Ød (mm)	10	14	20	28
A (mm)	11	12	14	20
G (kg)	0,01	0,01	0,02	0,04
Goma

Placa roscada PT
PT	Ref.	1,3 T PT013	2,5 T PT025	5 T PT050	7,5 T PT075	10 T PT100	15 T PT150	20 T PT200
	M	M8	M10	M10	M12	M12	M12	M12
	G (kg)	0,01	0,02	0,04	0,05	0,05
Acero, zinc cromado.

Ensambles y rellenos de acero

Ensamble de fijación EF. Relleno de acero RAA

EF Ref.	1,3 T EF013	2,5 T EF025	5 T EF050	7,5 T EF075	10 T EF100	15 T EF150	20 T EF200
M	M8	M10	M10	M12	M12	M12	M12
L (mm)	80	80	100	100	100	100	100
G (kg)	0,05	0,05	0,11	0,2	0,2	0,24	0,24
Acero, zinc cromado.

Relleno de acero RAA
	1,3 T	2,5 T	5 T	10 T
RAA Ref.	RAA013	RAA025	RAA050	RAA100
ØD (mm)	60	74	94	118
ØT (mm)	7	7	10	9
A (mm)	10	10	10	10
M	M10	M10	M10	M10
G (kg)	0,35	0,71	1,46	2,79
Acero, zinc cromado.

Placa con tornillo PE
PE	Ref.	1,3 T PE013	2,5 T PE025	5 T PE050
	M	M8	M10	M10
	G (kg)	0,01	0,02	0,04
Acero, zinc cromado.

Combinaciones de montaje

COMBINACIONES DE MONTAJE

GANCHO BULÓN	ACCESORIOS
	RELLENO	COMPLEMENTO NECESARIO	COMPLEMENTO OPCIONAL
Gancho de elevación AN Bulón con pie BP	De goma redondo RGR	-	-Ensamble de fijación EF -Placa roscada PT
	De goma estrecho RGE	-	-Ensamble de fijación EF -Placa roscada PT
	De acero RA	-Anillo de goma BC	-
	Magnético RM	-Anillo de goma BC	-
	De acero RAA	-	-
	Placa con tornillo PE	-	-
Bulón de cabeza doble BD	De acero RA	-	-
	Magnético RM	-	-
Bulón con ojal BO	De goma redondo RGR	-	-Ensamble de fijación EF -Placa roscada PT
	De goma estrecho RGE	-	-Ensamble de fijación EF -Placa roscada PT
Bulón con pie y ojal BPO	De goma redondo RGR	-	-Ensamble de fijación EF -Placa roscada PT
	De goma estrecho RGE	-	-Ensamble de fijación EF -Placa roscada PT
Bulón con Chapa Base CH	De goma redondo RGR	-	-Ensamble de fijación EF -Placa roscada PT
	De goma estrecho RGE	-	-Ensamble de fijación EF -Placa roscada PT

Imágenes
