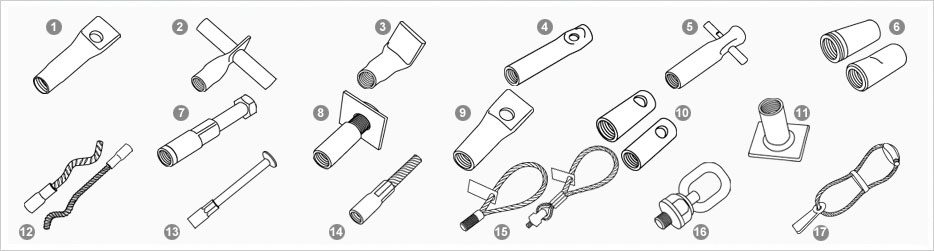

Casquillos roscados
Casquillos con rosca interior para anclaje y manipulación.
Los insertos de fijación se utilizan para realizar uniones atornilladas de forma segura, sencilla y económica en prefabricados de hormigón. Estos insertos, embebidos en el hormigón prefabricado, se utilizan principalmente para fijar cualquier elemento auxiliar sobre el prefabricado (tuberías, paneles, bandejas, etc.).
Algunos modelos también se pueden utilizar para elevación y transporte, facilitando el montaje e instalación en obra del prefabricado. Algunas de las ventajas de estos sistemas de fijación son:
- Una amplia gama de insertos de fijación.
- Capacidad de establecer una conexión de forma sencilla, rápida y segura.
- La marca visible que dejan estos insertos en el hormigón, en comparación a otros fabricantes, es mínima.
- El diseño de los insertos de fijación se ha realizado conforme a la normativa: CEN/TS 1992-4:2009 Diseño de fijaciones para su uso en hormigón.
- Los sistemas de elevación se utilizan para elevar, transportar e instalar elementos de hormigón prefabricado a pie de obra. Los sistemas de elevación, en su mayoría, combinan un anclaje roscado de elevación embebido en el hormigón con un dispositivo de elevación roscado. Si bien, también hay dispositivos de elevación directamente encastrados en el hormigón.
- Algunas de las ventajas de estos sistemas de elevación son:.
- Una amplia gama de anclajes y dispositivos de elevación.
- La mayoría de los sistemas de elevación pueden reutilizarse.
| Sección de catálogo | Anclajes de transporte |
| Empresa | Comersitrans |
| Aplicación | Prefabricado de hormigón |
| Documentación técnica | Catálogo en PDF, descarga directa |
Calidad, ensayos y marcado CE
Lo que acompaña a cada suministro, según el catálogo técnico del sistema.
- CalidadTodos los productos suministrados están amparados por los certificados de calidad de los fabricantes. Se emite un certificado por cada suministro.
- Ensayos de sistemasLos sistemas de anclaje y sustentación cumplen con las cargas de diseño admisibles con un factor de seguridad mínimo de 2.
- Marcado CEMarcado CE según la norma EN 1090-1:2009+A1:2011.
Medidas, materiales y cargas admisibles según el catálogo técnico de Casquillos roscados. Para la selección de una referencia concreta, envíenos el plano o las cargas de proyecto y le devolvemos propuesta.
Tornillos de fijación: par de apriete
TORNILLOS DE FIJACIÓN Calidad:
Se recomienda el uso de tornillos de fijación galvanizados o cincados con una calidad igual o superior a 5.6. Los insertos de fijación pueden estar colocados al ras con la superficie del hormigón (Ilustración 1) o estar colocados en rebajes (Ilustración 2).
En el caso de estar colocados en rebajes, se recomienda usar un espaciador adecuado que rellene el hueco del rebaje para evitar cargas indeseadas en el hormigón, generadas por el apriete el tornillo de fijación.
| Tabla 1 Tamaño de rosca | Tabla 1 | Par de apriete máximo Md [Nm] | Fuerza de arrancamiento en el hormigon debida al par de apriete F [kN] |
|---|---|---|---|
| M8 | 11 | 0 | |
| M10 | 21 | 0 | |
| M12 | 37 | 0 | |
| M16 | 93 | 0 | |
| M20 | 182 | 0 | |
| M24 | 313 | 0 | |
| M30 | 628 | 0 | |
| M36 | 1096 | 0 | |
| M42 | 1760 | 0 |
Longitud de roscado y calidad del hormigón
Longitud de roscado mínimo: CALIDAD DE HORMIGÓN
El tornillo debe tener una longitud suficiente para garantizar un roscado mínimo (LR) de 1,5 veces su diámetro.
| Tamaño de rosca | Longitud de roscado |
|---|---|
| L [mm] R | |
| M8 | 12 |
| M10 | 15 |
| M12 | 18 |
| M16 | 24 |
| M20 | 30 |
| M24 | 36 |
| M30 | 45 |
| M36 | 54 |
| M42 | 63 |
| Resistencia del hormigón (MPa) | 25 | 35 | 45 | 55 | 65 |
|---|---|---|---|---|---|
| Factor | 1,00 | 1,18 | 1,34 | 1,48 | 1,61 |
Características de los insertos de fijación
CARACTERÍSTICAS DE LOS INSERTOS DE FIJACIÓN
| Inserto | Rosca | Longitud | Diámetro | Agujero | Refuerzo | Capacidad de carga * | |
|---|---|---|---|---|---|---|---|
| Axial 0° | Cortante 90° | ||||||
| M | L [mm] | D [mm] | d [mm] | d x L x D[mm] a a | [kN] | [kN] | |
| FIF-10-50 | M 10 | 50 | 13,5 | 10 | Ø8x300x24 | 3,5 | 0,8 |
| FIF-12-60 | M 12 | 60 | 16 | 12 | Ø10x300x24 | 5,0 | 1,4 |
| FIF-16-80 | M 16 | 80 | 22 | 12 | Ø10x350x40 | 8,5 | 4,3 |
| FIF-16-100 | M 16 | 100 | 22 | 12 | Ø10x350x40 | 10,0 | 5,0 |
| FIF-16-120 | M 16 | 120 | 22 | 12 | Ø10x350x40 | 12,0 | 5,0 |
| FIF-20-100 | M 20 | 100 | 27 | 14 | Ø12x400x48 | 12,5 | 6,25 |
| FIF-20-120 | M 20 | 120 | 27 | 14 | Ø12x400x48 | 14,0 | 7,0 |
| FIF-24-120 | M 24 | 120 | 34 | 15 | Ø12x400x56 | 16,0 | 8,0 |
Sistemas de elevación: características
SISTEMAS DE ELEVACIÓN: Características
Los anclajes de elevación de casquillo con terminación plana (LSF) y los anclajes de elevación de casquillo simple (LSC y LSC-SS) son soluciones económicas adecuadas para elementos de hormigón de poco espesor donde el largo remate (refuerzo de cola) proporciona un anclaje excelente.
Estos anclajes están diseñados para la elevación y no deben confundirse con los casquillos de fijación. Estos anclajes de casquillos están diseñados para elevación con tiro axial y diagonal, pero no están diseñados para elevación con tiro transversal (90°) ni para operaciones de volteo.
Se trata de un anclaje de elevación de casquillo con terminación plana y taladrado pasante. El anclaje está fabricado en acero al carbono C22E (1.1151) (límite elástico mín. 235 MPa) zincado y pasivado (Z).
Material y acabado
- apartado: "Instalación y refuerzos de los anclajes de.
| Ref. | Rosca M/MRd | Longitud L [mm] | Diámetro D [mm] | Agujero d [mm] | Grupo de carga [t] |
|---|---|---|---|---|---|
| LSF-12-60 | 12 | 60 | 16,5 | 10,2 | 0,5 |
| LSF-16-80 | 16 | 80 | 22 | 13,2 | 1,2 |
| LSF-16-90 | 16 | 90 | 22 | 13,2 | 1,3 |
| LSF-20-95 | 20 | 95 | 28 | 15,2 | 2,0 |
| LSF-24-100 | 24 | 100 | 31 | 17,2 | 2,5 |
| LSF-30-135 | 30 | 135 | 41 | 22 | 4,0 |
* La carga de trabajo sólo será válida si se usa el refuerzo
* No esta permitido realizar elevación con tiro transversal
SISTEMAS DE ELEVACIÓN: Características
Se trata de un casquillo roscado encastrado en lazo de cable de acero. Los lazos de elevación roscados sirven para usar con todos los tamaños de anclajes roscados de elevación. Es un dispositivo de elevación económico que se puede usar para la mayoría de las aplicaciones, especialmente en obra.
Los lazos de elevación roscados no son adecuados para volteo. Si se guardan almacenados para su reutilización, hay que inspeccionarlos cada seis meses. Estos sistemas de elevación no son recomendables para condiciones de reutilización intensiva.
Los lazos de elevación roscados solo deben acoplarse al elemento de hormigón después de que la resistencia haya alcanzado los 15 MPa. En algunos casos puede resultar más económico y práctico dejar estas gazas en el elemento de hormigón hasta la instalación final.
| Ref. | Rosca M/MRd | Longitud total h [mm] | Longitud casquillo h [mm] C | Longitud rosca C [mm] | Diámetro cable d [mm] C | Grupo de carga [t] |
|---|---|---|---|---|---|---|
| LLP-12 | 12 | 155 | 32 | 20 | 6 | 0,5 |
| LLP-16 | 16 | 155 | 47 | 30 | 8 | 1,2 |
| LLP-20 | 20 | 215 | 57 | 40 | 10 | 2,0 |
| LLP-24 | 24 | 255 | 59 | 40 | 12 | 2,5 |
| LLP-30 | 30 | 300 | 85 | 50 | 16 | 4,0 |
| LLP-36 | 36 | 340 | 93 | 65 | 18 | 6,3 |
| LLP-42 | 42 | 425 | 110 | 70 | 20 | 8,0 |
| LLP-52 | 52 | 550 | 138 | 75 | 26 | 12,5 |
Accesorios de fijación
ACCESORIOS Características
Se trata de un tapón con rosca interior y exterior que facilita el montaje de algunos elementos de fijación y elevación. Material: Acero zincado y pasivado.
| TSN | Rosca exterior M1 [mm] | Rosca interior M2 [mm] | Longitud H [mm] |
|---|---|---|---|
| TSN-M12-6 | M12 | M6 | 16 |
| TSN-M16-8 | M16 | M8 | 16 |
| TSN-M20-8 | M20 | M8 | 16 |
| TSN-M24-10 | M24 | M10 | 16 |
| TSN-M30-10 | M30 | M10 | 16 |
| TSN-M36-10 | M36 | M10 | 16 |
| TSN-M42-10 | M42 | M10 | 16 |
| TSN-M48-11 | M48 | M10 | 16 |
| TAP | Diámetro ØD1 [mm] | Diámetro ØD2 [mm] | Longitud H [mm] |
|---|---|---|---|
| TAP-12 | 11 | 17 | 12 |
| TAP-16 | 15 | 23 | 14 |
| TAP-20 | 19 | 29 | 14 |
| TAP-24 | 23 | 33 | 14 |
| TAP-30 | 29 | 38 | 16 |
| TAP-42 | 40 | 50 | 22 |
Caja de fijación BPF Clavija de fijación rompible BFP
Bloque de fijación que permite fijar jambas de puertas, barandillas y similares en hormigón. Material: Plástico.
Material y acabado
- se rompe. Material: Nylon.
| BPF | Ancho A [mm] | Largo B [mm] | Espesor H [mm] | Diámetro agujero ØD [mm] |
|---|---|---|---|---|
| BPF-1437 | 14 | 37 | 30 | 7 |
| BPF-1843 | 18 | 43 | 37 | 7 |
| BFP | Rosca M [mm] | Diámetro ØD [mm] |
|---|---|---|
| BFP-M6 | 6 | 11 |
| BFP-M8 | 8 | 11 |
| BFP-M10 | 10 | 11 |
| BFP-M12 | 12 | 11 |
| BFP-M16 | 16 | 17 |
| BFP-M20 | 20 | 17 |
| BFP-M24 | 24 | 17 |
Placa de fijación por clavos FNP de 10 mm Placa de fijación FNP de 2 mm
Se trata de una placa de plástico que se clava al encofrado para fijar la posición de los anclajes antes del hormigonado y conformar un rebaje. Material: plástico ABS.
| FNP KU-10 | Ratio de carga | Código de color | Rosca M [mm] | Diámetro ØD1 [mm] | Diámetro ØD2 [mm] |
|---|---|---|---|---|---|
| FNP KU-10-08 | - | - | 8 | 60 | 50 |
| FNP KU-10-12-LR | 0,5 | Rojo | 12 | 60 | 50 |
| FNP KU-10-12 | - | - | 14 | 60 | 50 |
| FNP KU-10-16-LR | 1,2 | Verde | 16 | 60 | 50 |
| FNP KU-10-16 | - | - | 16 | 50 | 40 |
| FNP KU-10-18 | - | - | 18 | 60 | 50 |
| FNP KU-10-20-LR | 2,0 | Azul | 20 | 60 | 50 |
| FNP KU-10-20 | - | - | 20 | 50 | 40 |
| FNP KU-10-22 | - | - | 22 | 80 | 70 |
| FNP KU-10-24-LR | 2,5 | Azul | 24 | 80 | 70 |
| FNP KU-10-24 | - | - | 24 | 50 | 40 |
| FNP KU-10-27 | - | - | 27 | 80 | 70 |
| FNP KU-10-30-LR | 4,0 | Negro | 30 | 80 | 70 |
| FNP KU-10-30 | - | - | 30 | 50 | 40 |
| FNP KU-10-33 | - | - | 33 | 80 | 70 |
| FNP KU-10-36-LR | 6,3 | Azul | 36 | 110 | 100 |
| FNP KU-10-42-LR | 8,0 | Verde | 42 | 110 | 100 |
| FNP KU-10-42 | - | - | 42 | 80 | 70 |
| FNP KU-10-48-LR | 12,5 | Blanco | 48 | 110 | 100 |
| FNP KU-02 | Ratio de carga | Código de color | Rosca |
|---|---|---|---|
| M [mm] | |||
| FNP KU-02-10 | - | Blanco | 10 |
| FNP KU-02-12 | 0,5 | Negro | 12 |
| FNP KU-02-16 | 1,2 | Verde | 16 |
| FNP KU-02-20 | 2,0 | Rojo | 20 |
| FNP KU-02-24 | - | Amarillo | 24 |
